Cách convert bản vẽ AutoCad về bản thấp hơn

Với những người phải vẽ và thiết kế trên máy tính thì ứng dụng AutoCad luôn là công cụ càng phải có và quan trọng. Và AutoCad liên tiếp cho ra những phiên bản mới nhằm nâng cao chất lượng, cũng như đảm bảo nhu cầu của người sử dụng phong phú hơn. Tuy nhiên điểm bất lợi của việc cải tiến phiên bản đó là AutoCad version nào sẽ chỉ tạo ra file bản vẽ cad đời này mà thôi.

Chẳng hạn AutoCad 2007 sẽ cho ra file bản vẽ .dwg 2007, AutoCad 2016 cho ra file bản vẽ version 2016. Như vậy nếu như bạn dùng AutoCad phiên bản cũ thì sẽ khó đọc file bản vẽ .dwg phiên bản mới, mà buộc phải dùng phần mềm phiên bản nâng cấp hơn. Nếu bạn mong muốn chuyển phiên bản file .dwg xuống ver thấp hơn thì có thể sử dụng phần mềm DWG Trueview theo bài viết dưới đây của Quản trị mạng.

• Tổng hợp mọi thứ các lệnh AutoCAD cơ bản nhất
• Cách chuyển Cad sang Word, PDF, Excel
• Cách chuyển file PDF sang Autocad

Hướng dẫn dùng DWG Trueview

Bước 1:

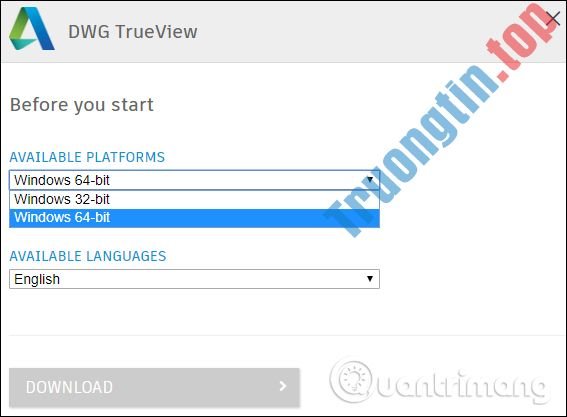

Chúng ta truy cập vào link dưới đây để tải phần mềm DWG Trueview. Bạn sẽ được chọn lựa tải bản 32-bit hay bản 64-bit phù phù hợp với phiên bản Windows đang sử dụng.

• https://www.autodesk.com/products/dwg

Bước 2:

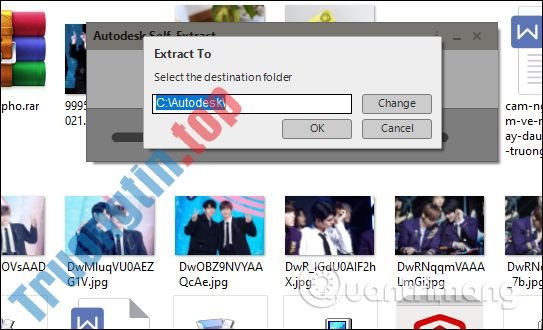

Tiếp đến người dùng lựa chọn thư mục lưu trữ file cài đặt ứng dụng trên máy tính.

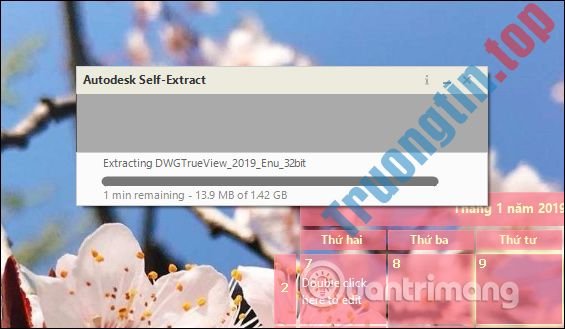

Quá trình extract file DWG Trueview sẽ diễn ra ngay sau đó để tiến hành cài đặt phần mềm.

Bước 3:

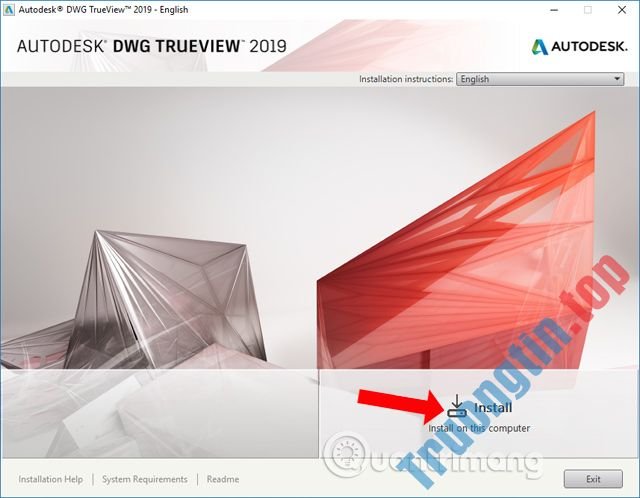

Chuyển sang giao diện mới nhấn nút Install để triển khai cài đặt phần mềm trên máy tính.

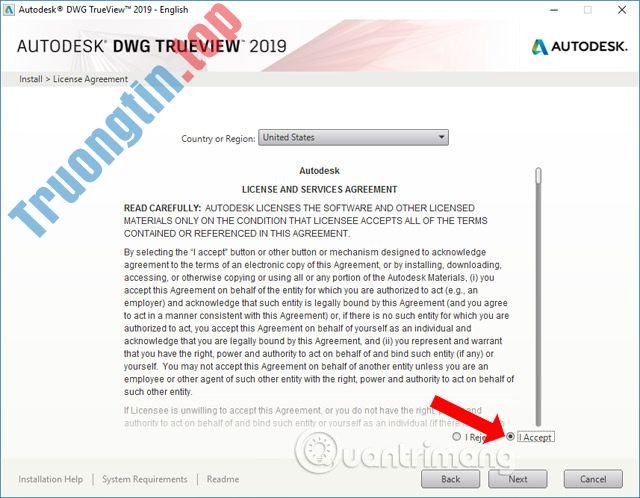

Nhấn Accept để đồng ý với các điều khoản của chương trình.

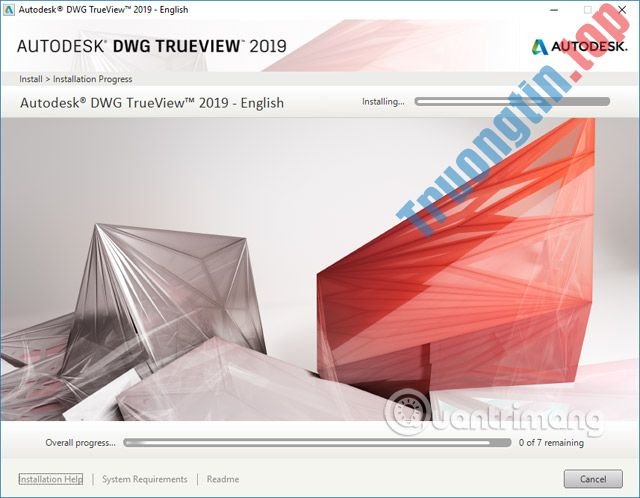

Sau đó bạn chờ quá trình cài đặt DWG Trueview hoàn thành. Phần mềm có dung lượng hơn 600MB nên qui trình cài đặt sẽ xảy ra trong vài phút.

Bước 4:

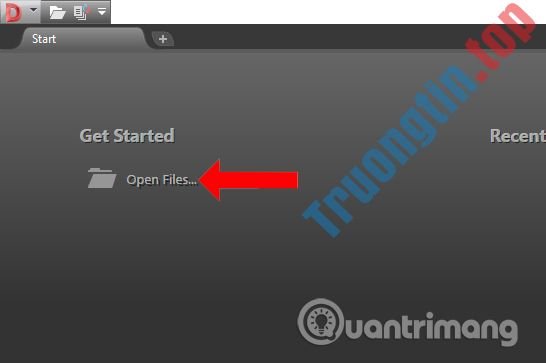

Mở phần mềm rồi bấm vào nút Open files để mở file dwg trên máy tính xem nội dung bản vẽ nếu cần.

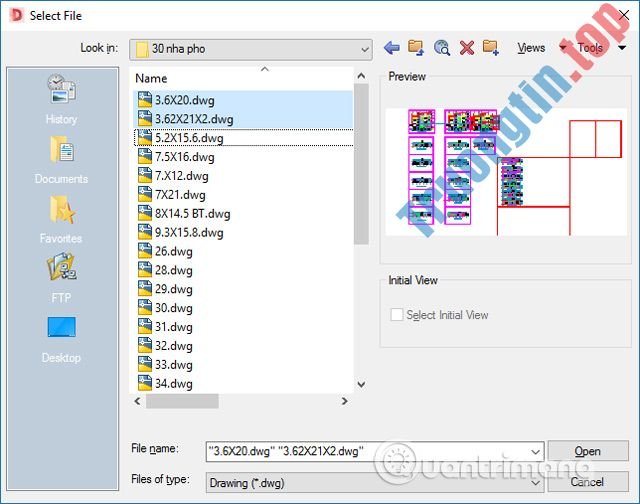

Hiển thị thư mục trên máy tính để bạn tìm tới nơi lưu giữ file bản vẽ. Người dùng có thể lựa chọn nhiều file bản vẽ cùng lúc để mở trên phần mềm.

Giao diện Preview sẽ hiển thị nội dung xem trước của bản vẽ.

Bước 5:

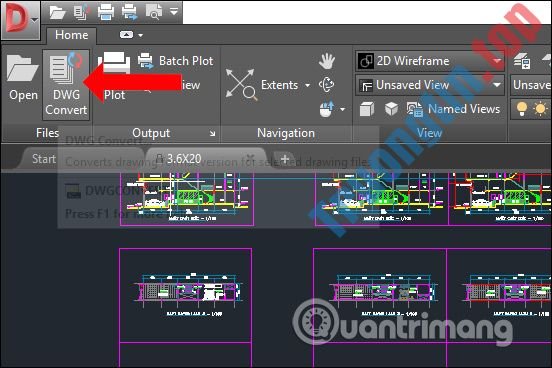

Trong giao diện phần mềm người dùng nhấn tiếp vào nút DWG Convert để tiến hành convert file bản vẽ xuống phiên bản thấp hơn.

Hiển thị giao diện mới bấm vào biểu trưng Add file… để thêm file bản vẽ muốn chuyển đổi phiên bản.

Bước 6:

Nhấn chọn các file bản vẽ muốn chuyển xuống phiên bản thấp hơn. Trong giao diện hiển thị file như dưới đây, ở bên phải sẽ là các phiên bản dwg mà phần mềm cung cấp cho người dùng. Nhấn chọn vào phiên bản muốn chuyển qua .

Theo mặc định những file sau khi chuyển đổi sẽ có ghi đè lên file gốc. Nếu người dùng muốn thay đổi thì nhấn chọn Convertion Setups…

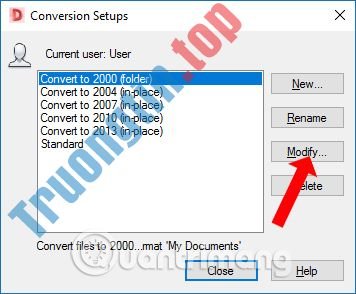

Hiện giao diện mới nhấn vào nút Modify… để thay đổi cài đặt.

Bước 7:

Tại giao diện này nếu người sử dụng không muốn file mới ghi đè lên file gốc thì chúng ta hãy chọn Folder (set offile) . Conversion file folder sẽ là chỗ thay đổi thư mục lưu file mới sau khi triển khai chuyển đổi.

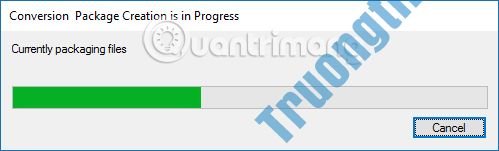

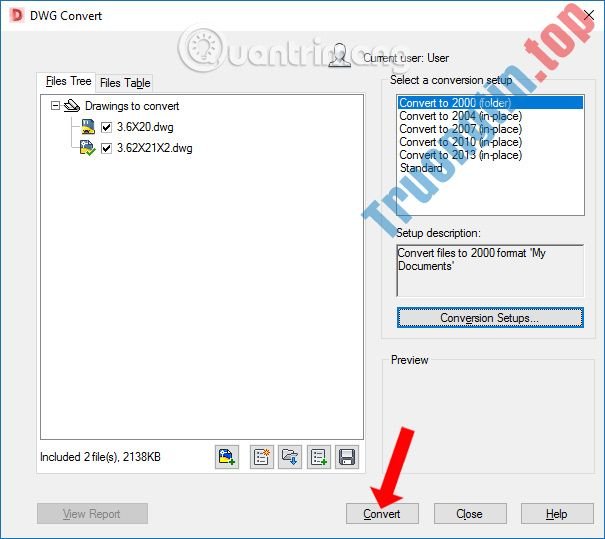

Cuối cùng nhấn nút Convert để triển khai chuyển đổi sau khi đã thiết lập xong.

Quá trình convert nhanh hay chậm lệ thuộc vào con số file bản vẽ mà người sử dụng đã chọn.

Bước 8:

Mở thư mục lưu trữ file bản vẽ và sẽ thấy 2 file, một file thư mục với một file Conversion.txt báo cáo. File dwg mới sẽ trong thư mục còn lại. Tùy vào từng máy tính mà chúng ta có thể mở qua nhiều thư mục con bên trong.

File bản vẽ chuyển phiên bản sẽ được như dưới đây.

DWG Trueview bổ trợ chuyển đổi các file bản vẽ xuống phiên bản thấp hơn để đọc được trên bản ứng dụng AutoCad cũ hơn. Bạn hãy chọn đúng phiên bản bản vẽ để chuyển đổi sang mà DWG Trueview cung cấp.

Xem thêm:

• Cách tạo bản vẽ bằng PrPaint trên Windows 10
• Toàn tập cách sử dụng Paint để chỉnh sửa ảnh trên Windows
• Hướng dẫn cách tạo khung trong Word 2007, 2010, 2013, 2016

Chúc các bạn thực hiện thành công!
